伺服压力机作为精密成形与智能制造的核心装备，已逐步替代传统液压机与普通机械压力机，广泛应用于汽车、电子、航空、新能源等行业。其优势源于 “伺服驱动 + 精密传动 + 闭环控制” 的一体化设计，理解其内部结构与工作原理，

是设备选型、调试与维护的基础。

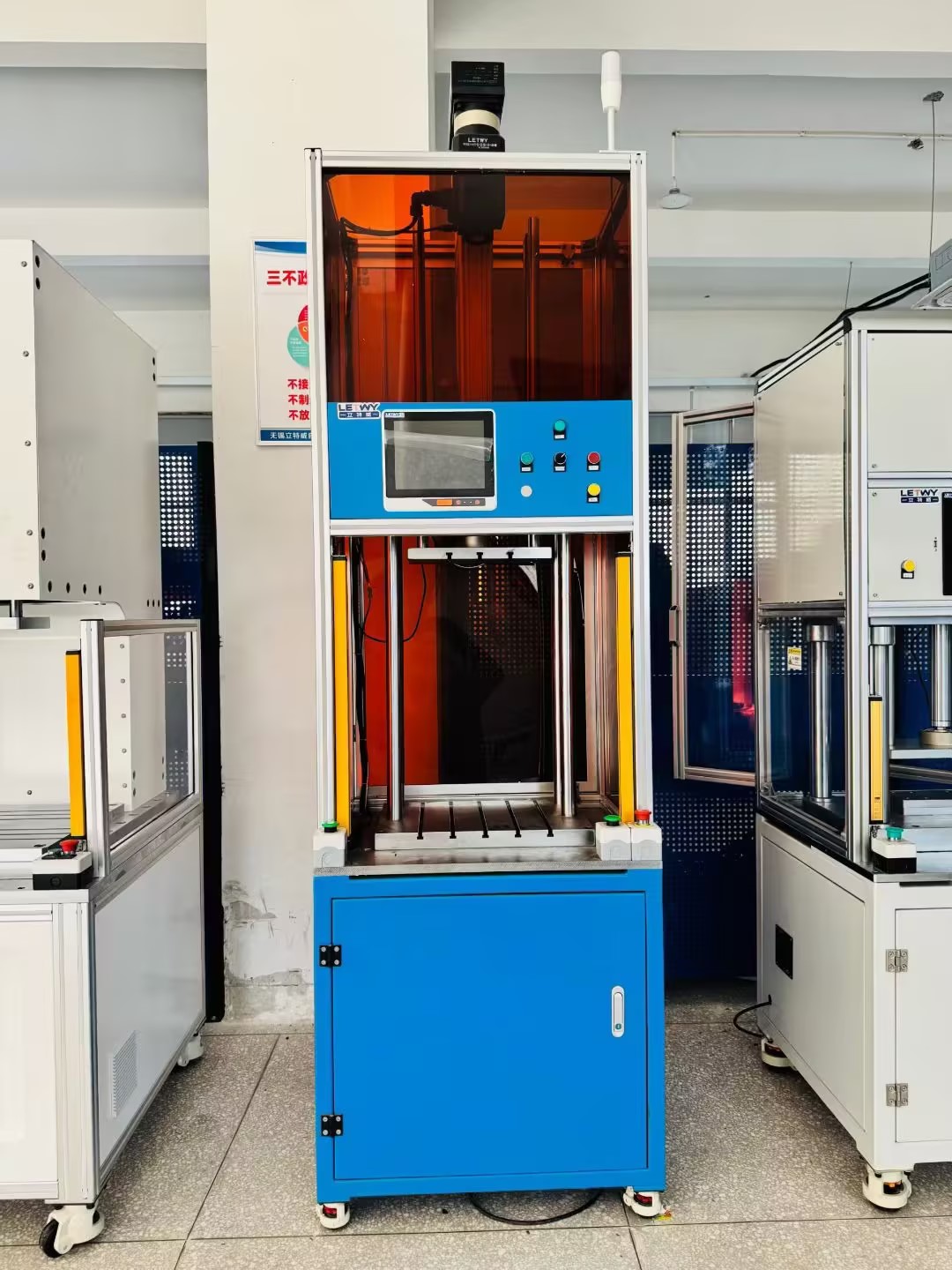

从整体架构看，伺服压力机主要由机械机身、伺服驱动系统、精密传动机构、执行滑块与工作台、传感检测单元、PLC 控制系统六大模块组成。整机设计强调高刚性、高精度与高响应，确保长期负载下的稳定性与重复性精度。

工作原理上，伺服压力机以永磁同步伺服电机为动力源，摒弃传统飞轮、离合器与复杂液压回路，通过伺服驱动器实现转速、扭矩与位置的数字化无级调节。电机输出的旋转运动经减速机构（行星减速机 / 同步带）传递至滚珠丝杠或曲柄

连杆机构，转化为滑块的高精度直线往复运动，完成压装、冲压、折弯、整形等工艺。核心是闭环控制：编码器实时反馈电机转角，力传感器与位移传感器全程采集压力与位置数据，PLC 动态修正运动曲线，实现 “快进 — 探测 — 压装

 — 保压 — 回程” 的可编程工艺曲线。

核心组件方面，伺服电机决定动力与响应，通常采用高扭矩密度、低齿槽转矩设计，内置 17 位以上绝对值编码器，定位分辨率可达 ±0.001mm。滚珠丝杠是传动核心，多采用 C1 级研磨级精度，导程误差≤0.003mm/m，配合预紧螺母

消除间隙，保证微米级位移传递。机身多为整体铸钢或焊接框架，四柱式结构抗变形能力强，工作台面镀硬铬，平面度≤0.02mm，保障模具定位精度。传感系统包含力传感器（精度 ±0.5% FS）与位移传感器（LVDT / 磁栅），实时监控

压装过程，为质量追溯提供数据支撑。控制系统以 PLC 为核心，搭配 HMI 人机界面，支持多套工艺程序存储与调用，适配多品种、小批量柔性生产。

综上，伺服压力机的内部结构是机械、电气、传感与控制的高度集成。其本质是通过电 — 机 — 控一体化，将 “动力、传动、执行、感知、决策” 五大环节闭环打通，实现传统

设备无法企及的精度、柔性与节能效果。掌握其原理与核心组件特性，有助于充分发挥设备性能，提升产品一致性与生产效率。
